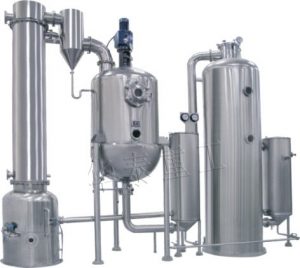

双效浓缩收膏罐

一、产品用途：
　　双效浓缩收膏罐广泛用于中西药、轻化工、食品等行业液体物料蒸发浓缩和收膏工艺需要，尤其适用于热敏性物料的低温真空减压浓缩，可制作比重达1.4的浸膏。
双效浓缩收膏罐是根据技改要求开发的高效节能降耗新产品，已获国家专利，专利号为92218691.X

二、结构与特点：
一般普通双效蒸发浓缩器最后收膏仍在列管加热器中进行，由于此时料稠流动性差，管壁往往容易结垢而难以清洗，并造成浸膏损失。
本设备初始阶段，采用蒸发速率高、消沫好的外热循环式加热和负压蒸发方式。在列管加热器中，料液在蒸发器内呈薄膜旋转状，其水分在真空作用下快速蒸发，并沿壁将泡沫扫掉，避免跑料。在膨胀动能和重度差作用下，料液产生自然循环，当比重接近1.2后，将料液全抽进末效蒸发器，由低位夹套加热并带刮壁搅拌条件下收膏，可有效防止稠浸膏在内壁结焦。
双效浓缩收膏罐分A型和B型。A型各效蒸发器均为直筒，搅拌形式分上置式和下置式。其中上置式末效为小长径比结构。B型末效蒸发器则采用球形上搅拌，末效底部都装有低位加热夹套。此种结构带来很多好处。由于锅底浅，直径大，所以受热面和液体暴露面也大，有利于蒸发。刮壁搅拌使料液得到强制循环，提高了传热性能，防止液面粘度增高产生结膜，减少了温度差损失，使二次蒸汽加快发散，因而在高浓度（比重约1.4）收膏生产中更具优越性，这对稍低浓度的蒸发浓缩同样也有利。
整个蒸发浓缩收膏操作过程始终在全密封条件下进行，无需敞口锅暴露在外收膏。凡与料液接触部分均采用1Cr8Ni9Ti优质不锈钢操作，搅拌密封轴采用本厂生产的机械密封，有效的防止了泄漏、污染，符合医药、食品卫生要求，达到GMP标准。易损件更换维修，本厂可长期随时满足用户需要。
加热器顶部及人孔设置了快开盖，便于清洗。蒸发器上部设有进口清洗球。
设备外壳装设高光洁度不锈钢薄板包复的保温层、减少热量损失，节约更多能源，有利于生产安全与卫生，体现现代化车间布置。

三、技术参数：
