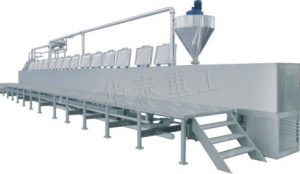

超声波逆流提取机组

一、产品用途：
　　超声波逆流提取机组是一种对天然产物（尤其对中药材）中有效成分进行浸出的全新动态提取设备，已获国家专利，与冷凝器等辅助设备配用，可同时满足溶媒回收等工艺要求。

二、结构与特点：
超声波逆流提取机组是按照现代天然产物（尤其是中药）的生产理论和规律，经过多年研制时间而发明设计的。本机组由一定数量的有特殊装置、外设加热夹套的浸出单罐与输料、输液管道连接而成（加大行程是为创造最大的浓度差）。提取温度可根据物料特性合适选择，载热体一般为蒸汽，也可为热水或导热油（便于低温时自控），按中药提取理论，一般药材浸出时最佳温度约80摄氏度，以保持热敏性成分不被破坏，淀粉等不易浸出，减轻下道过滤工序的难度。
超声波逆流提取机组为联系逆流工艺，药材自投料口自动定量投入，溶剂则由进液口控量注入，在特殊装置推动下，浸出液和药材形成相反的连续逆流浸出过程。从最前面流出的是有效成分得到充分浸出的提取液，从最后面排出的是几乎不含有有效成分的药渣，进而进入挤汁机或溶媒回收器处理干净，既节省又不污染环境。整套装置属封闭系统，既适宜挥发性有机溶媒浸出，亦适合水为溶剂浸出，洁净卫生，加料和排渣都自动完成，操作方便。清洗时打开上部门盖既可进行，符合GMP要求。

★连续超声逆流提取设备构成
连续逆流超声提取设备是一套机电一体化成套设备，是由主体设备，以及配套系统组成。

★连续超声波逆流提取设备主体
连续逆流（超声）提取设备的主体设备为管道式（超声）提取设备，是由进料器、提取管段、排渣管、排液装置等组成。

★连续超声波逆流提取设备配套系统
1、药材物料输送及控制系统
2、提取溶媒流量及温度控制系统
3、提取过程加热和保温系统
4、提取过程搅拌系统
5、提取药液渣液分离系统
6、药渣处理系统（见右图）：由药渣挤干机、烘干机、有机溶剂回收冷凝器和储罐、药渣输送机等组成。详细请看<药渣挤干机、药渣溶剂蒸脱烘干机。
7、在线冲洗系统
8、电气操作控制系统：整套系统采取集中操作控制，可以根据用户的要求配备全自动编程控制系统，以及半自动控制器件系统。

★连续超声波逆流提取设备型号规格一览表

三、技术参数：
